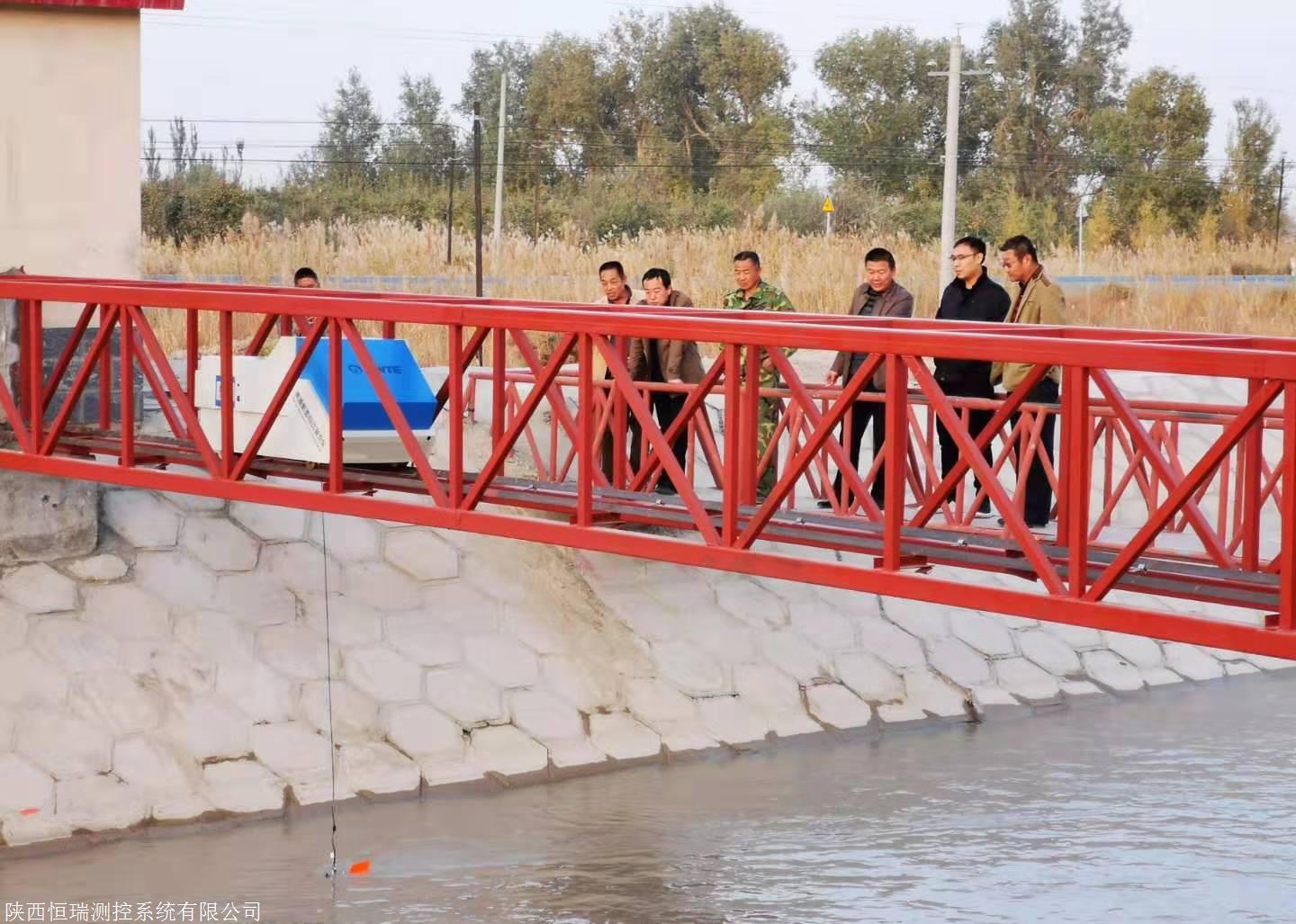

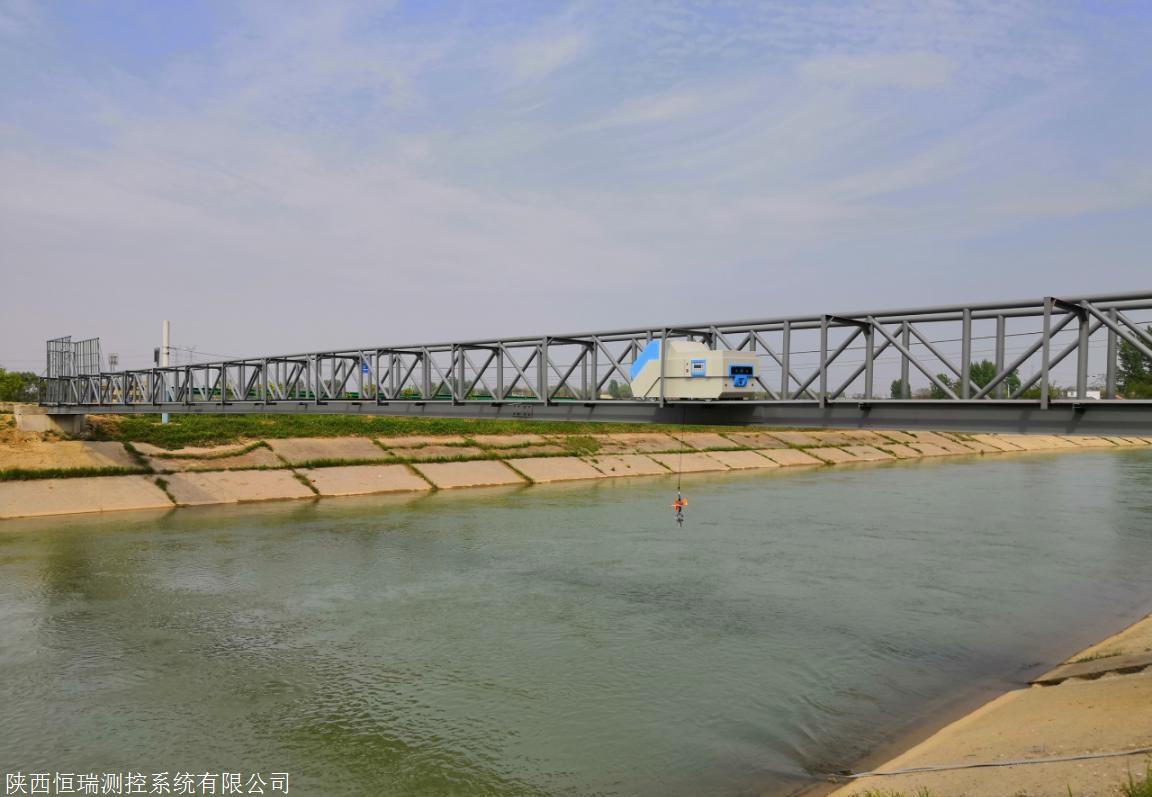

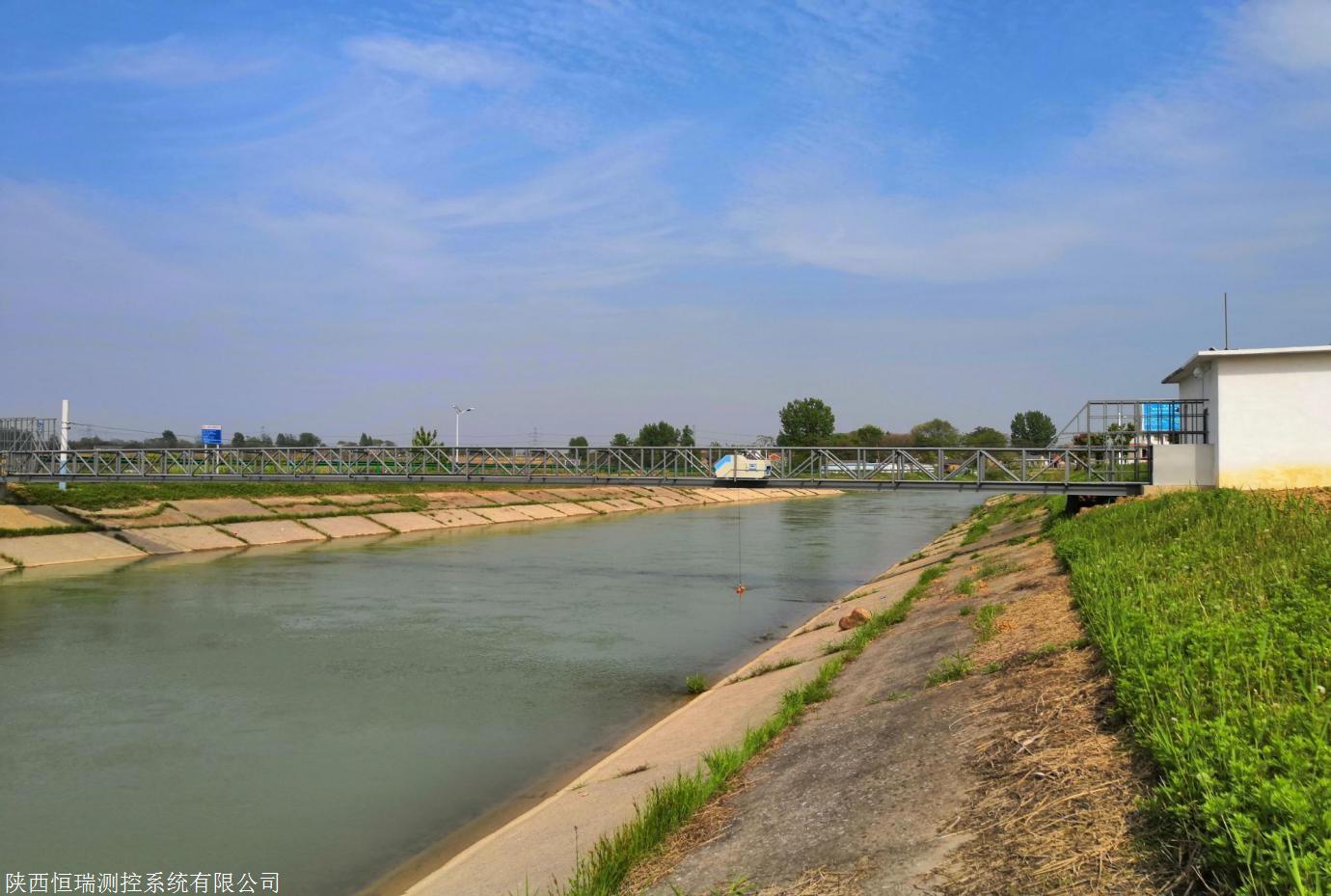

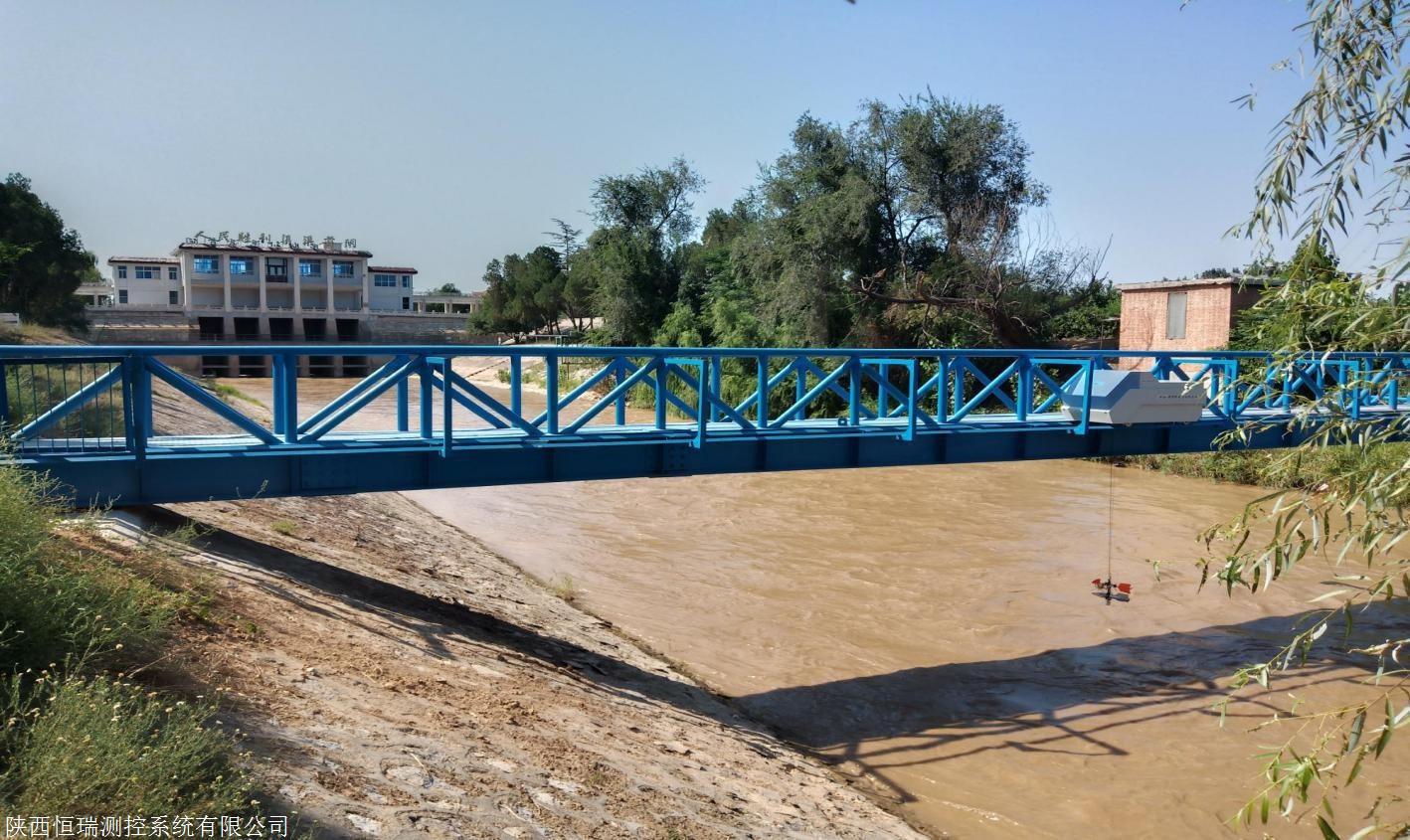

渠道自动测流系统 轨道式桥架自动测流灌区渠道测流断面架设测桥，为了节省费用，在测桥上游侧铺设两条三角形 平行轨道，轨道一端铺设到测流房内。在轨道上根据渠道断面宽度确定测量垂线 位置及个数。启动测量时，测流车行至测点，进行水位、水深（淤积厚度）测量， 并实时反馈测量数据及测量状态。测流车下放流速仪到固定深度进行单点流速测 量或分层流速测量，测量完成后行至下一个测点进行测量。

　　所有测点测量完成后，测流车计算每个垂线的部分平均流速和部分面积，计 算部分流量，将部分流量累加即为断面总流量。

　　渠道断面自动测流车 水质差宽河道流速流量监测轨道测流断面测流主要性能参数

　　测流车外观操作指标

　　规格

　　1400mm×700mm×700mm

　　控制方式面板操作、无线控制、手 持终端、APP

　　轮距550mm前进速度30cm/s

　　轴距800mm升降速度≥5cm/s

　　驱动方式齿轮减速后驱动态响应延时≤50ms

　　外壳材质镀锌板+模具塑料流速测量时间依据规范定制

　　测量指标电气指标

　　水位测量精度

　　5mm@10m(超声波)

　　电池容量标准版：12V 60AH (可选配锂电池)

　　水深测量精度5mm@5m充电时间即用即充

　　流速传感器 A旋桨流速仪（0.04～ 10m/s,1.5%FS）

　　整机功耗待机：<=20W；运动：

　　<=200W

　　流速传感器 B电磁流速仪（0.02～ 5m/s,1.0%FS）单次充电 工作时长

　　≥4 小时

　　环境指标其它

　　外部环境-10℃～40℃， 湿度<=95%(无冷凝)

　　通讯方式串口 RS485；GPRS；以太 网

　　抗风能力风速每小时 50 千米下正常工 作

　　调试接口DB9 插座，RS485， 115200bps

　　防雷电源接口 4500V应用平台Windows XP 以上系统

　　防护等级整机 IP66； 探入式仪器 IP68

　　网络类型远距离数据传输功能需 固定 IP 接

　　渠道流速自动测量系统可用于渠道断面流速、水位、泥位测量，并可根据采 集的数据自动计算断面流量。系统自动化程度高、操作简便，以动画方式模拟测 流小车自动测量过程，并可自动生成数据报表。系统兼具历史测流数据查询和报 表输出功能。

　　拥有多个测流车专利技术、软件著作权及科技成果； 测流车荣获 2015 年度山东省水利科技进步三等奖荣誉；

　　2017 年入围《水利先进实用技术重点推广指导目录》； 在山东、河南、安徽、新疆等多个省份和灌区建立测流站点，受到广泛好评。
