雷达流速仪设备原理

　　要测量目标的速度，雷达必须发射雷达波，并且波束要对准驶向或者离去的目标。当雷达波束接触到目标时，一部分波束能量会返回到雷达天线。返回的波束包含着目标移动时产生的频率移动信息，并且频率移动的数值正比于目标的运动速度。这就是所谓的多普勒效应。雷达可以通过测量频率的变化，来得到对应的目标的速度。

　　雷达流速仪的工作原理

　　要确定水流速度，首先雷达传送和引导一个微波能量束（无线电波）与目标形成一个逼近（或后退）角。当该能量束中的能量击中目标时，该束中的少量能量将被反射回雷达设备上的天线。反射信号频率的变化量与目标的速度成比例。这就是多普勒效应。然后雷达设备就可以通过传输和反射信号的频率差确定目标速度。

　　天线传输无线电波束后，无线电波束在目标区域形成一个椭圆形。波束的大小取决于天线与目标之间的距离。水平波束宽为12°。目标离天线越远，检测区域越大。

　　在测量波束宽度时，请记住这一点。读取多次结果，以便充分涵盖波束的宽度。

　　要开始测量速度，将雷达对准水面，按键直接开始测量。可按照水流的方向或其反方向测量水面流速。

　　雷达流速仪采用了 K 波段平面微带阵列天线，能量集中，低功耗；集成了垂直角度补偿、流速平均、信号强度检测、串口通信、无线通讯等功能，非接触式雷达测流系统测速时设备不受污水腐蚀，不受泥沙影响，少受水毁影响，土建简单，便于维护，保障人员安全。不仅可用于平时环境监测，而且特别适合承担急难险重观测任务。

　　雷达流速仪应用范围

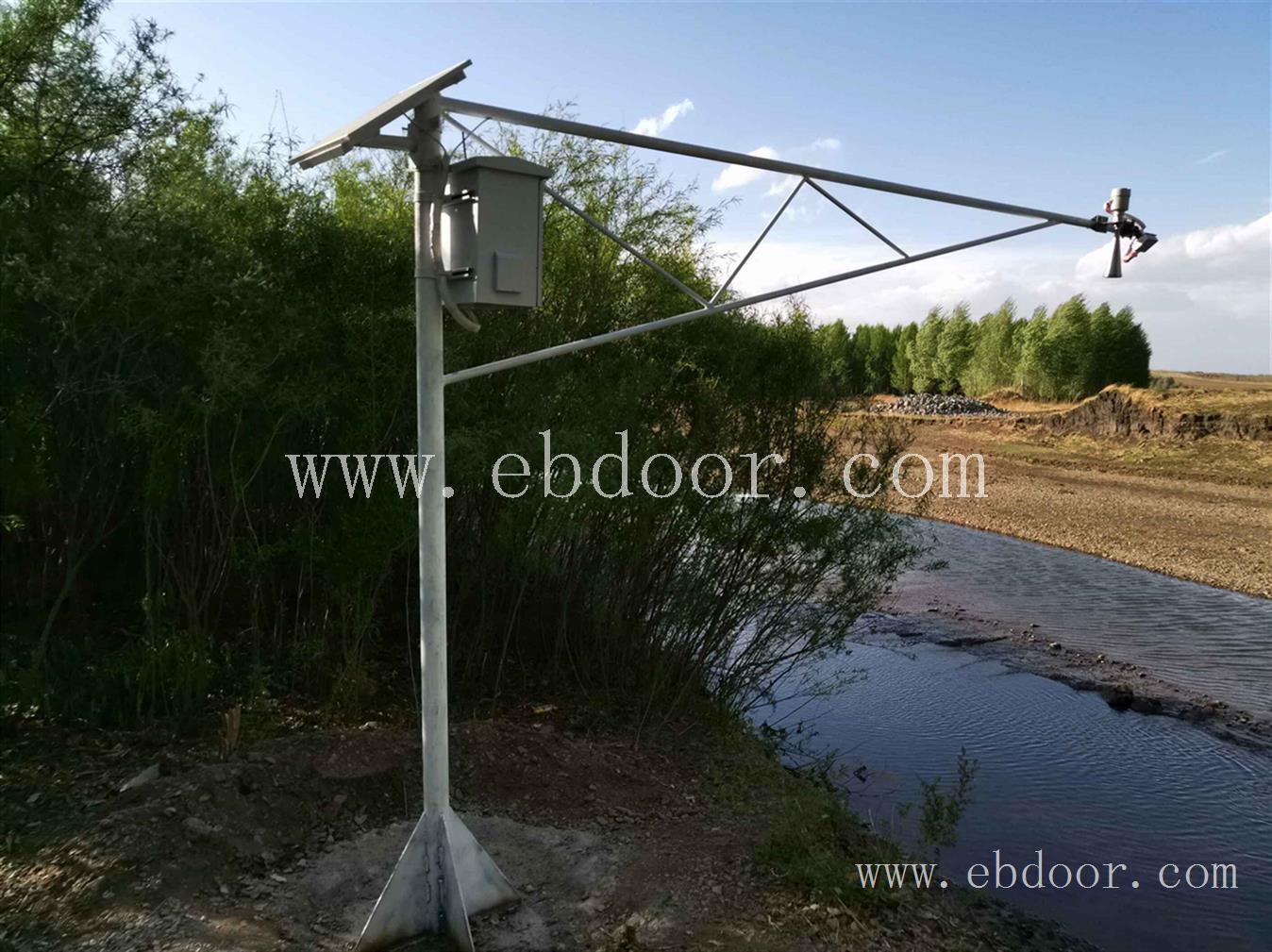

　　雷达流速仪不受温度、湿度、降雨、水深、浑水、水面漂浮物影响，非常适合高水和特殊水情下的流量测验；同时传感器不与水流接触，可悬挂安装，在野外可以置于高处进行比较好的防盗防破坏保护。可广泛应用于野外河道、渠道、排水管道等领域，适合于各种水质。
